¿Que son los simbolos de bombas p&ID?
P&ID significa "Diagrama de Tubería e Instrumentación", este diagrama ofrece una descripción detallada de los procesos con símbolos (P&ID) los cuales detallan qué equipo se utiliza en cada paso dentro de un proceso.
Generalmente, hay más de un símbolo disponible para cada componente del equipo en particular. Cada símbolo contiene una referencia específica, por ejemplo: P-001, dicha referencia es indicada en una ficha técnica independiente para definir el diseño del equipo en cada ubicación, la cual define la especificación con la que el equipo debe cumplir.
A continuación, puede ver nuestra lista más común de símbolos de P&ID para bombas y su significado:
Bomba Neumática de Doble Diafragma |
Bomba de Cavidad |
Centrifuga 1 |
Centrifuga 2 |
Centrifuga 3 (Descarga a la Derecha) |
Centrifuga 4 (Descarga hacia arriba) |
Centrifuga 5 (Descarga a la izquierda) |
Bomba Dosificadora |
Bomba de Engranajes |
Bomba de Engranajes |
Bomba Manual |
Bomba Horizontal |
Bomba Centrifuga ISO |
Bomba de Doble Diafragma ISO |
Bomba de Engranajes ISO |
Bomba para Líquidos ISO |
Bomba de Desplazamiento Positivo ISO |
Bomba de Cavidad Progresiva ISO |
Bomba Progresiva ISO |
Bomba Progresiva ISO 2 |
Bomba de Tornillo ISO |
Bomba de Tornillo ISO 2 |
Bomba de Vacío de Anillo Liquido |
Bomba Lobular |
Bomba de Medición |

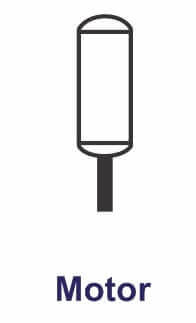

Motor |
Bomba Peristáltica |
Bomba de Desplazamiento Positivo |
Bomba de Desplazamiento Positivo 2 |
Bomba de Desplazamiento Positivo 3 |
Bomba Proporcional |
Bomba Proporcional 2 |
Bomba |
Bomba Reciprocantes |
Bomba Reciprocantes 2 |
Bomba Reciprocantes 3 |
Bomba Rotativa de Engranajes |
Bomba de Engranajes |
Bomba de Tornillos |
Bomba de Tornillos 2 |
Bomba Sumergida |
Bomba Sumergible |
Bomba de Pozo |
Bomba Tríplex |
Bomba de Turbina |
Bomba de paletas |
|
Bomba Vertical de Succión Final |
Bomba Encapsulada |
Bomba Centrifuga Vertical en Línea |
Bomba Vertical |
Bomba de Turbina Vertical |
