Quels sont les symboles des schémas TI de pompe?
Que sont les symboles des schémas TI ?
Par schémas TI, on entend Schéma de Tuyauterie et d'Instruments qui constitue une vue d'ensemble détaillée des processus avec des symboles (schémas TI) répertoriant les équipements utilisés à chaque étape d'un processus.
Il y a souvent plus d'un symbole pour un dispositif particulier. Chaque symbole est accompagné d'une référence unique, par exemple P-001, qui détaillera le design de l'équipement à chaque emplacement dans une fiche technique de processus distincte. Ce document détaille les spécifications auxquelles l'équipement doit se conformer.
Voir ci-dessous notre liste des symboles des schémas TI de pompe les plus courants avec leur signification:

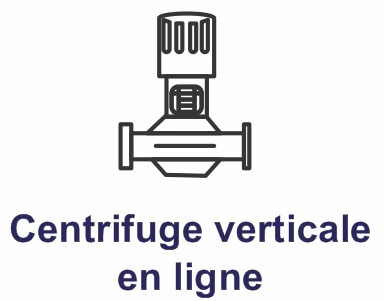

Centrifuge Vertical En Ligne |

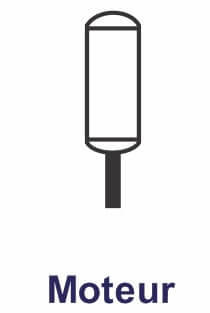

Moteur |

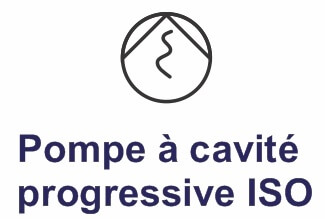

Pompe a Cavite Progressive ISO |

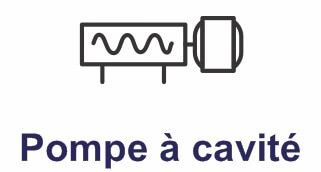

Pompe a Cavite |
Pompe de Comptage |

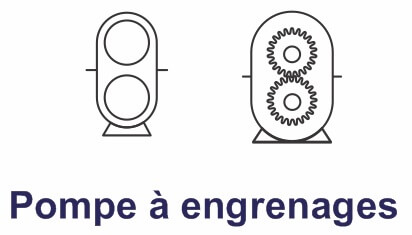

Pompe a Engrenages 2 |

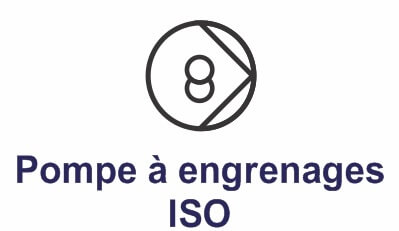

Pompe a engrenages ISO |
Pomp a Engrenages |

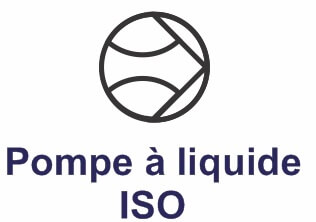

Pompe a Liquide ISO |

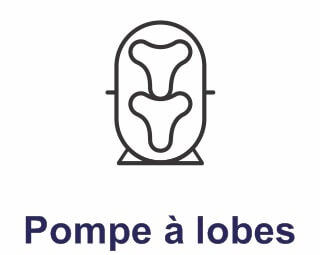

Pompe a Lobes |

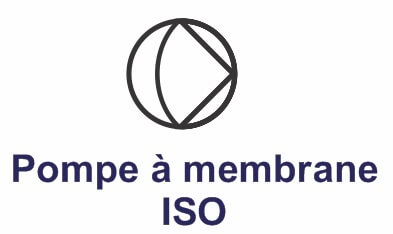

Pompe a Membrane ISO |

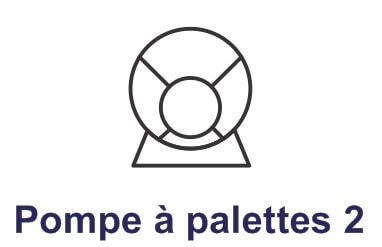

Pompe a Palettes 2 |

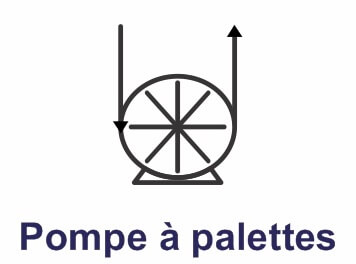

Pompe a Palettes |
Pompe a Turbine Verticale |

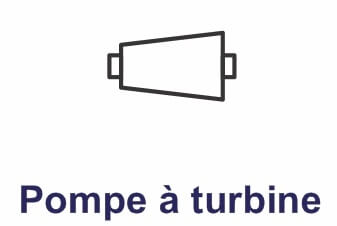

Pompe a Turbine |

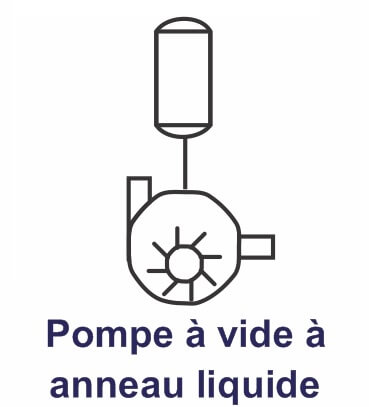

Pompe a Vide Anneau Liquide |

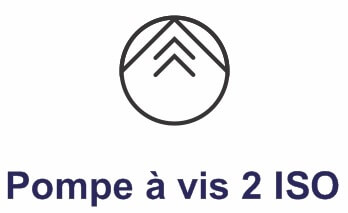

Pompe a Vis 2 ISO |

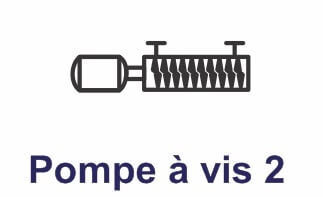

Pompe a Vis 2 |

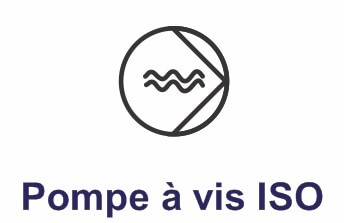

Pompe a vis ISO |
Pompe a vis |

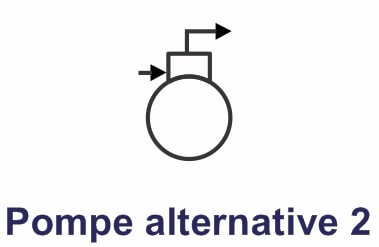

Pompe Alternative 2 |

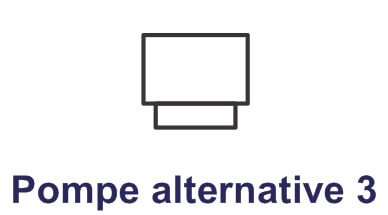

Pompe Alternative 3 |

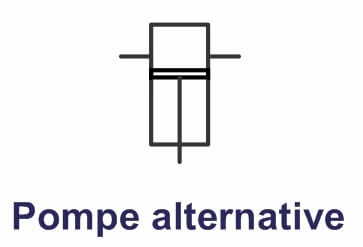

Pompe Alternative |

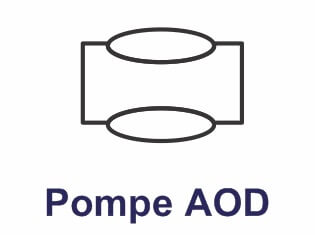

Pompe AOD |
Pompe Centrifuge 1 |
Pompe Centrifuge 2 |
Décharge centrifuge à droite |

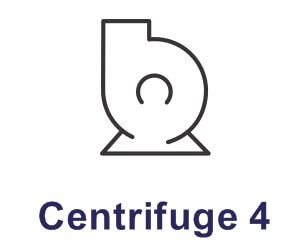

Décharge centrifuge en haut |

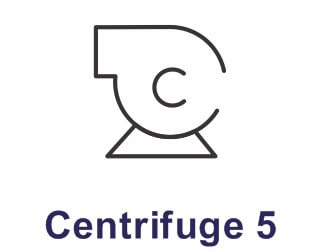

Décharge centrifuge à gauche |

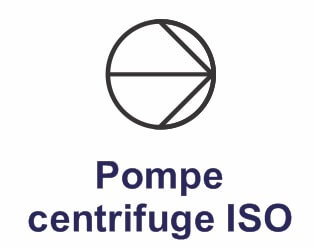

Pompe Centrifuge ISO |

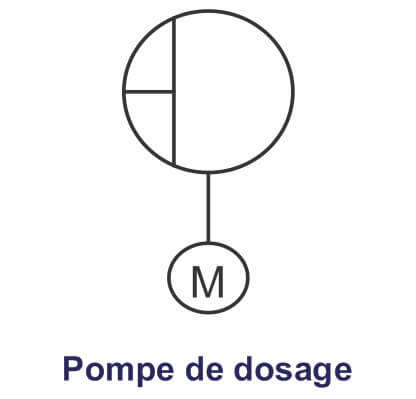

Pompe De Dosage |

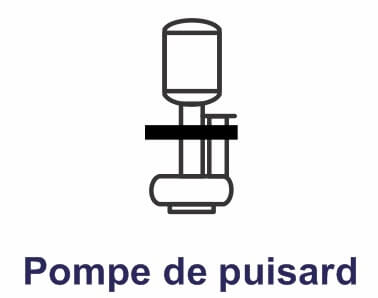

Pompe de Puisard |
Pompe Doseuse 2 |
Pompe Doseuse |

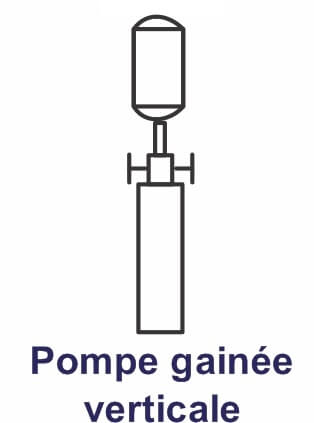

Pompe Gainee Verticale |

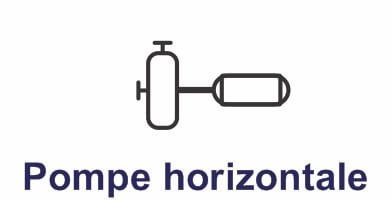

Pompe Horizontale |

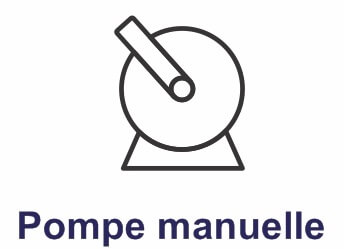

Pompe Manuelle |

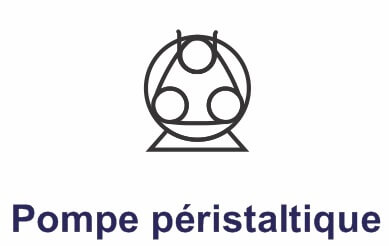

Pompe Peristaltique |

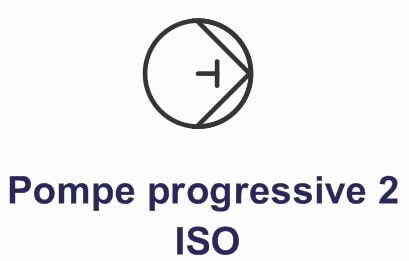

Pompe Progressive 2 ISO |

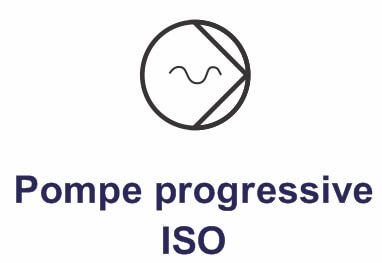

Pompe Progressive ISO |

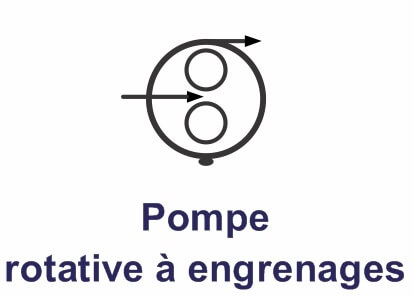

Pompe Rotative a Engrenages |

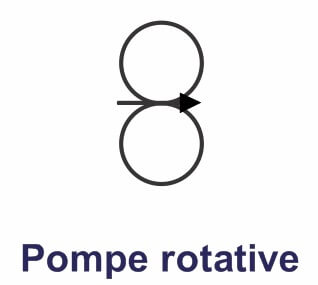

Pompe Rotative |
Pompe Submergee |
Pompe Submersible |
Pompe Triplex |

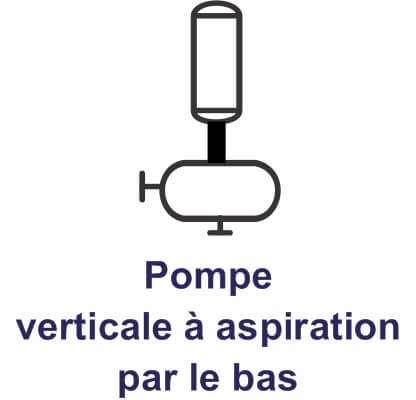

Pompe Verticale a Aspiration par le bas |

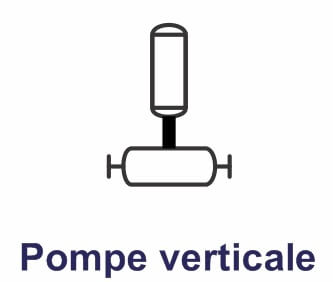

Pompe Verticale |

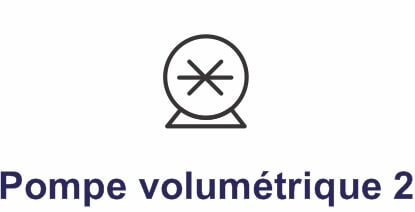

Pompe Volumetrique 2 |

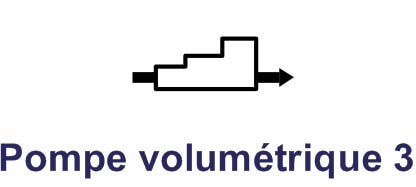

Pompe Volumetrique 3 |

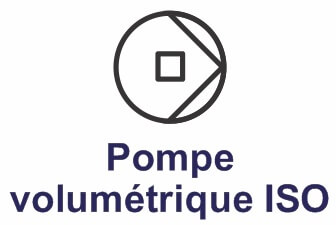

Pompe Volumetrique ISO |
Pompe Volumetrique |
Pompe |
